密集型母線槽和空氣型母線槽的區別

2020-12-01 15:51:15

次

沈陽母線槽廠家今天為大家介紹一下密集型母線槽和空氣型母線槽的區別，空氣型母線槽和密集型母線槽從本質上講,都是相同的,他們都是為大電流傳輸作用的。從外觀來看,他們都有共同點,即外殼,一般是鋁合金外殼,能夠更好的散熱和減輕整體重量。銅排,高純度無氧銅,導電率十分高,銅排純度達99.7%以上。輔料,包含銜接器,用來銜接每節母線槽.插接箱,用來取電。

空氣型母線槽和密集型母線槽的差異便是在于銅排之間的絕緣方式?？諝庑湍妇€槽的相間有必定的距離,用來堅持相間的絕緣,密集型母線槽的銅排是用絕緣介質包裹住,然后緊密地沒有空隙地排列在一起。空氣型母線槽由于有相間距離,故母線槽的體積相對教大。而密集型母線槽的體積則明顯苗條很多.有著體積小巧的優勢。

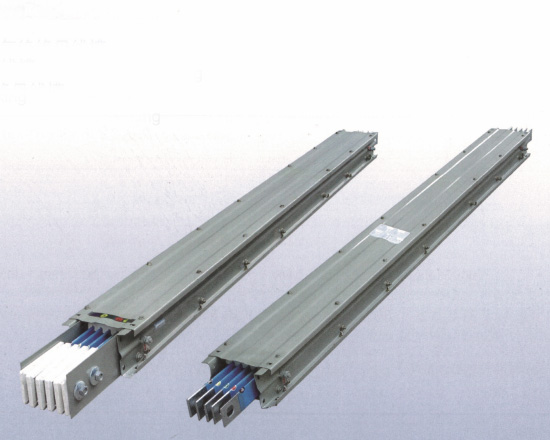

密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量敏捷發出，載流量大；接頭用絕緣螺栓緊固，一起選用雙銜接銅排銜接，有用增加了接頭接觸面積，大大降低了接頭部位溫升。密集型母線槽插接口設置靈敏方便，可設置大量的插口，通用性較強，當調整用電設備方位時，無需變化供電系統。

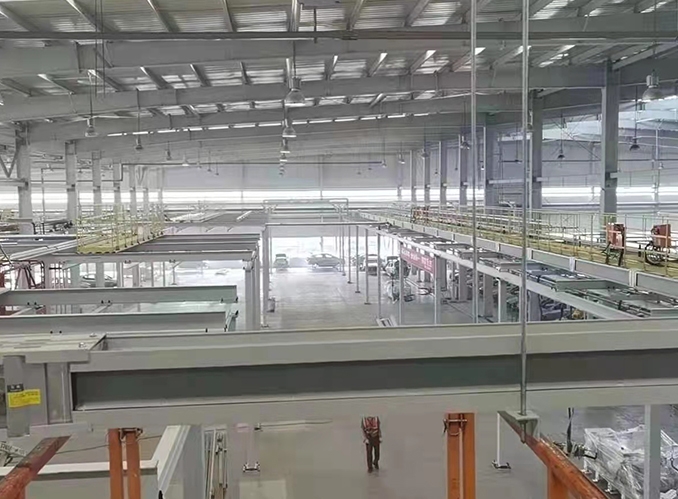

關閉式母線使用的場所是低電壓、大電流的供配電體系，一般安裝在電氣豎井內，使用單一的中心母線體系向每層樓內供配電。在電力機房直流供電體系中安裝一架母聯屏，其功能為專用母線輸出，其柜體內不設置輸出回路。咱們經過剖析母線槽在交流體系中的成功使用事例，運營商在直流供電體系中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更牢靠、安全地輸送到負載側。
